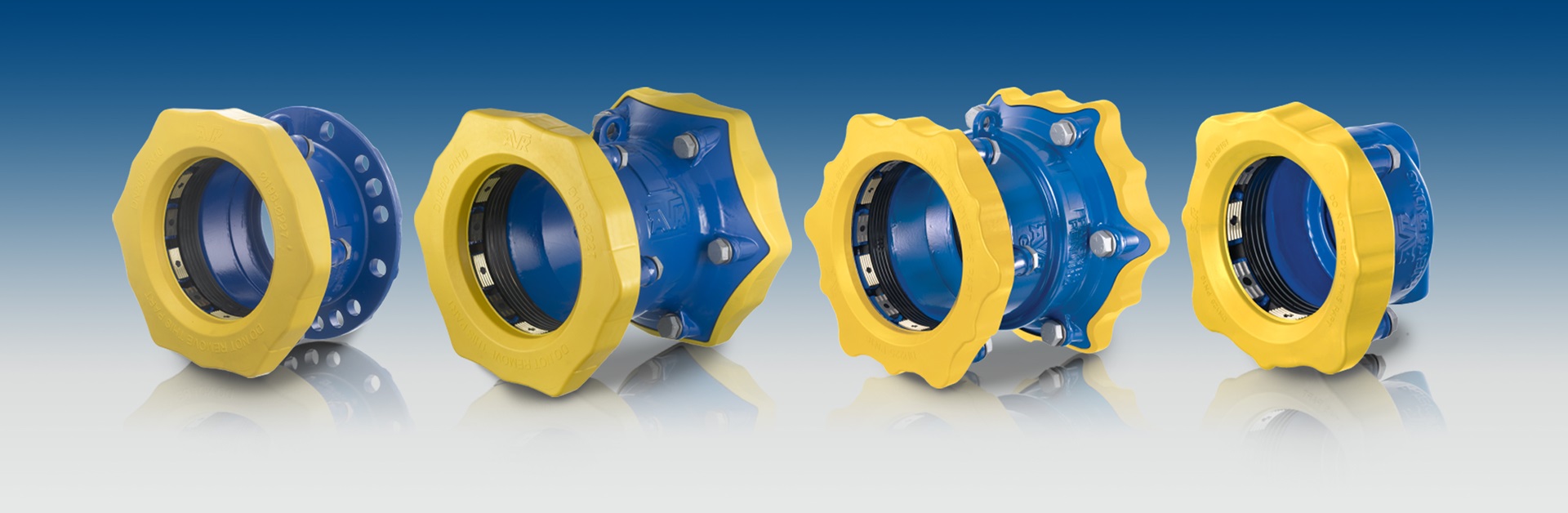

Supa Maxi™ universele trekvaste koppelingen voor gas

Supa Maxi™ bestaat uit een compleet assortiment universele en trekvaste koppelingen met een hoog tolerantiebereik volgens EN 14525 voor water, gas en afvalwater toepassingen.

Voor het segment gas zijn rechte koppelingen en flensadapters verkrijgbaar in DN 50-400 en eindkappen en verloopkoppelingen in DN 50-300. Het gepatenteerde SupaGrip™ heeft een flexibele trekvaste afdichting, gecombineerd met het unieke tandontwerp voorziet deze in een superieure afdichting en trekvastheid op diverse buismaterialen.

Flexibele ring met een starre metalen ondersteuning van buis en afdichting

SupaGrip™ voorziet in een volledige ondersteuning van de rubberring, zelfs bij een minimale buismaat binnen het tolerantiebereik en bij gebruik op ovale leidingen.

De flexibele ring is ontworpen om samen te trekken en de uitwendige buisdiameter te volgen. Het resultaat hiervan is dat deze dienst doet als een solide back-up voor de afdichting en laat een volledige hoekverdraaiing toe van 4ᵒ.

Bij het aandraaien van de bouten schuiven de ringsegmenten en de bouten naar boven zodat de pakking strakker komt te zitten rond de buis en de tandelementen krijgen grip in het buismateriaal.

Trekvast op alle buismaterialen

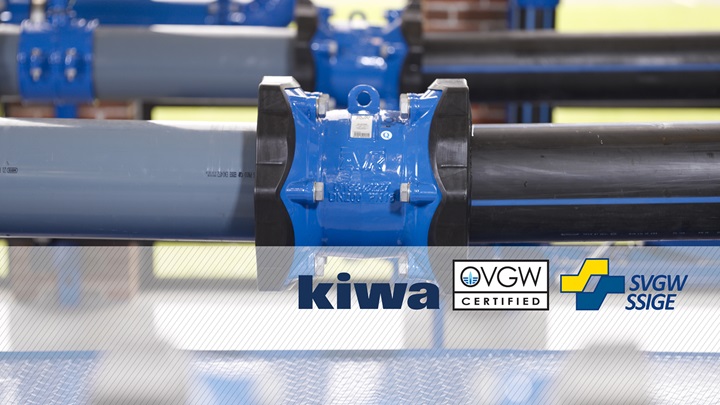

De optimale grip en trekvaste eigenschappen op alle buismaterialen worden verkregen door twee verschillende soorten tandjes: brons voor kunststofbuizen en gehard roestvast staal voor staal, gietijzer, GVK/GRP en AC buizen. De koppelingen zijn ontwikkeld volgens EN 14525 en getest met 1,5 x PN + 5 bar.

De tandelementen zijn geborgd aan de ringsegmenten om voor een maximale levensduur te zorgen. De hoge kwaliteit van het gebruikte materiaal voorkomt drukverlies na verloop van tijd bij de afdichting, waardoor de koppeling trekvast en dicht blijft.

Bespaar installatietijd

De koppeling laat een hoekverdraaiing toe van 4 voor elke zijde, met een maximale druk van 16 bar. Door de hoge tolerantie van de insteekdiepte is het niet noodzakelijk om de buiseinden haaks af te korten en de buis zal niet naar binnen bewegen bij het aandraaien van de bouten. Dit resulteert in een eenvoudige installatie zonder exacte instellingen. Alle uitvoeringen met een gewicht vanaf 10 kg zijn standaard voorzien van een hijsoog zodat een eenvoudige, ergonomische en veilige installatie mogelijk is.

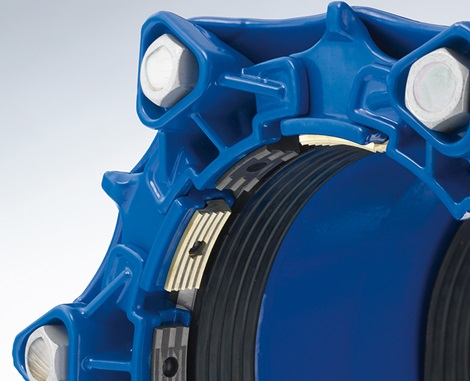

Optimaal boutontwerp

De integratie van de bouten in het ontwerp is geoptimaliseerd zodat een snelle en eenvoudige montage mogelijk is. Het aantal gestandaardiseerde bouten is tot een minimum beperkt. De bouten worden aangedraaid vanuit de binnenzijde om de installatie te vergemakkelijken wanneer de ruimte in de sleuf beperkt is. Tevens wordt het uiteinde beschermd door een permanente beschermingskap. De moeren zijn ingekapseld en bedekt met een beschermingskap om te voorkomen dat ze er niet uit vallen bij het losmaken van de bouten. Opnieuw aandraaien is niet noodzakelijk als gevolg van het complete metalen SupaGrip™ afdichtings- en ondersteuningssysteem.

Permanente beschermkap

Tijdens transport, opslag en gebruik zorgt de beschermkap voor bescherming van de handen tegen de scherpe tandelementen, voorkomt afzetting van vuil aan de binnenkant van de koppeling en voorkomt beschadiging van epoxy coating. Pas wanneer het binnenste kapje is verwijderd is de koppeling klaar voor montage.

Hoogwaardige materialen

  • De koppelingen bestaan uit een nodulair gietijzeren huis en gegoten stalen ringen voorzien van een epoxy coating volgens DIN 30677-2, GSK goedgekeurd.
  • De afdichtingen van NBR rubber zijn goedgekeurd door DVGW en Gastec.
  • De bouten en sluitringen zijn standaard van RVS A2 en optioneel van A4. De moeren zijn van zuurbestendig roestvaststaal A4 en voorzien van anti-frictie coating om koudlas te voorkomen.
  • De trekvaste tanden zijn van zinkvrij brons RG5 en gehard RVS, bevestigd met een pin van polyamide.
  • De permanente beschermingskappen zijn van recyclebaar PE in de kleur zwart geel voor gas.
