AVK Hoge druk "Dry Barrel" brandkraan, 250 PSI
UL/FM goedgekeurd, binnenwerk AISI 316, koppeling AISI 318, pinnen inconel 718, rechte flens inlaat
AVK Nederland BV
Radeweg 12 8171 MD Vaassen Nederland
'Dry barrel" brandkraan voor brandbestrijding toepassingen
AVK "dry barrel" brandkranen zijn ontworpen met een breekflens voor eenvoudige reparatie na aanrijding. De hoofd afsluiter van de brandkraan heeft een gietijzeren kern welke volledig bekleed is met EPDM rubber. Het bovendeel kan 360° roteren en kan onder druk worden gerepareerd.
| Variant 27/EI-002 | |
|---|---|
| Materiaal: | Nodulair Gietijzer |
| PN: | ANSI CL250 |
| Sluitrichting | Rechtsom sluiten |
Kenmerken
- UL/ULC listed en FM goedgekeurd
- CE-markering
- Voldoet aan minimaal AWWA C502 (laatste versie) en DIN EN 14384
- Hoge druk (250 psi)
- Flensboring ook verkrijgbaar in DIN PN10/16
- 2 x 2,5" NST + 1 x 4" NST storzaansluitingen
- De breekflens en spindel garanderen geen lekkage en een eenvoudige reparatie bij een verkeersaanrijding
- Nodulair gietijzeren standpijp, voetbocht en bovendeel
- 5,25" afsluiter opening voor hoge stroomsnelheid
- Leegloop brandkraan kan, indien nodig, eenvoudig aangesloten worden - dit kan inwendig of uitwendig
- Verlengingen verkrijgbaar in lengtes van 6" tot 60"
- 1,5" vijhoekige bedieningsmoer
- Epoxy coating volgens DIN 3476-1, GSK goedgekeurd
Downloads
Datasheet
Certificaat
Installatie

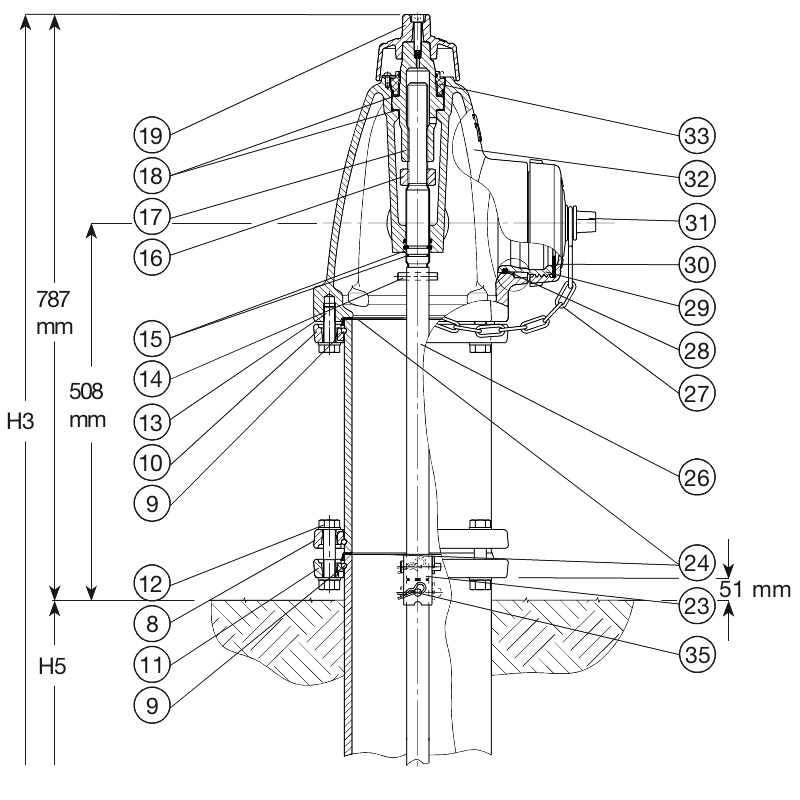

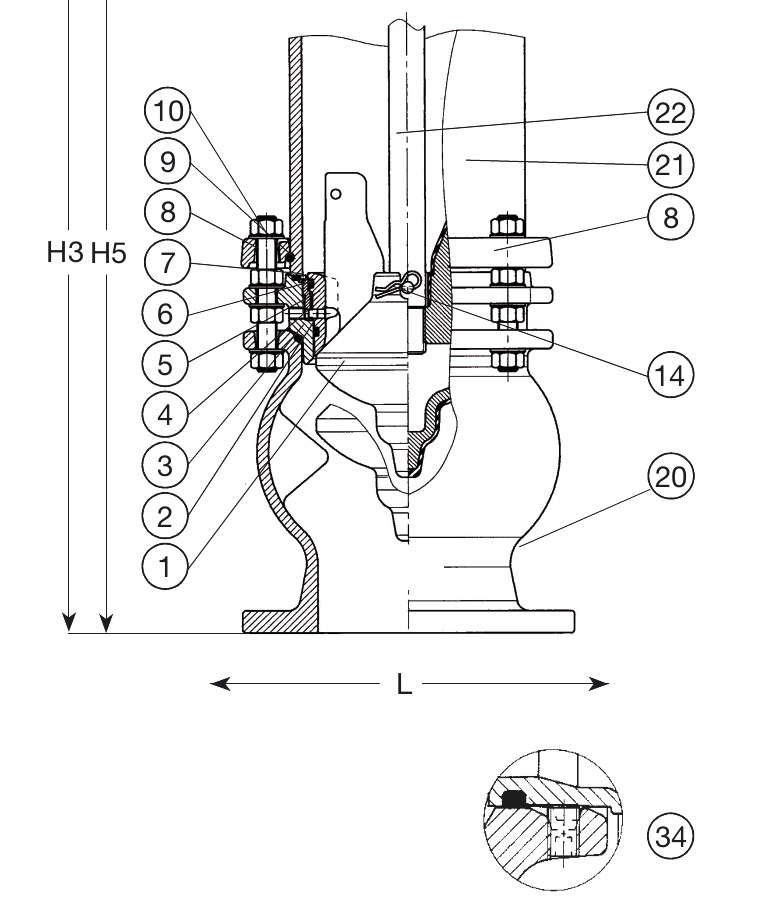

Onderdelen
| 1. | Hoofdafsluiter | Nodulair gietijzer, EPDM gevulkaniseerd |
| 2. | Afdichting | NBR rubber |
| 3. | O-ring | NBR rubber |
| 4. | Leegloop bus | Brons |
| 5. | Klepzittingring | Brons |
| 6. | Bovenste afdichting | NBR rubber |
| 7. | O-ring | NBR rubber |
| 8. | Standpijp flens | Nodulair gietijzer |
| 9. | Sluitring | Roestvast staal |
| 10. | Moer | Roestvast staal |
| 11. | Breekflens | Nodulair gietijzer |
| 12. | Bout/moer | Roestvast staal 316 |
| 13. | Schroef | Roestvast staal 316 |
| 14. | Afsluiter pin | Inconel 718 |
| 15. | O-ring | NBR rubber |
| 16. | Stop moer | Verzinkt staal |
| 17. | Spindelmoer | Brons |
| 18. | Anti-frictie ring | Polyamide |
| 19. | Pentagon bedieningsmoer | Grijs gietijzer |
| 20. | Basis | Nodulair gietijzer |
| 21. | Onderhuis | Nodulair gietijzer |
| 22. | Onderste spindel | Roestvast staal 316 |
| 23. | Breek koppeling | Roestvaststaal 318 |
| 24. | "Barrel" afdichting | NBR rubber metalen inlage |
| 25. | Bovendeel | Nodulair gietijzer |
| 26. | Bovenste spindel | Roestvast staal 316 |
| 27. | Ketting | Verzinkt staal |
| 28. | Storz O-ring | NBR rubber |
| 29. | Nozzle | Brons |
| 30. | Kapafdichting | NBR rubber |
| 31. | Deksel | Grijs gietijzer |
| 32. | Bovendeel | Nodulair gietijzer |
| 33. | Aanslagmoer | Brons |
| 34. | Storz borgschroef | Roestvast staal |
| 35. | Pennen tbv. breekkoppeling | Inconel 718 |
Goedkeuringen
- Hydraulische test volgens EN 1074-6, Hydraulische test volgens FM klasse 1510,UL 246 en ULC CAN/ULC-5520-M91
- FM approved, UL/ULC listed
Normen
- Ontworpen volgens AWWA C502, Ontworpen volgens EN 14384:2005
- Flensboring volgens ANSI B 16.42, klasse 150
