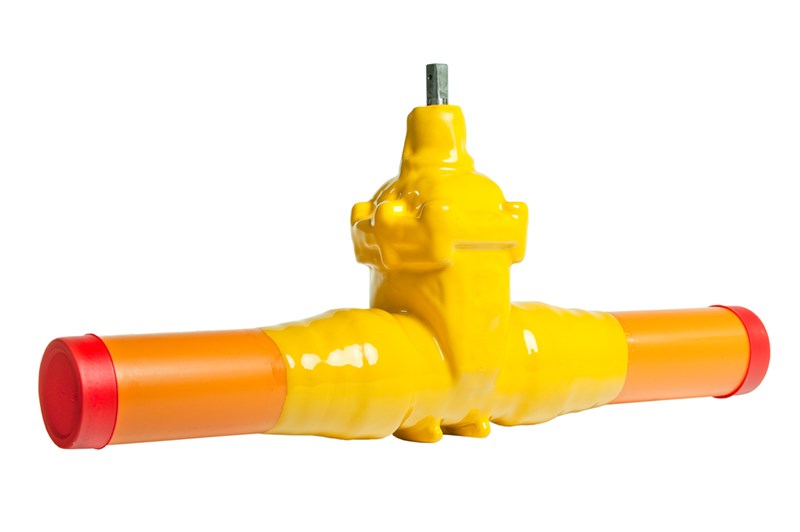

AVK schuifafsluiter, PE uiteinden, PE100, PN16

Voor gas PN8, SDR11 PE uiteinden, uitwendig PUR coating

AVK Nederland BV uit Vaassen

AVK Nederland BV

Radeweg 12 8171 MD Vaassen Nederland

Schuifafsluiter met PE uiteinden voor gas tot max. 40°C

AVK schuifafsluiters zijn ontworpen met ingebouwde veiligheid tot in elk detail en met volledige traceerbaarheid van vitale afsluiteronderdelen. De schuif is volledig gevulkaniseerd met eigen olie- en gasbestendig NBR rubber. Kenmerken zijn uitstekende duurzaamheid vanwege het geheugen van het rubber om zijn oorspronkelijke vorm weer aan te nemen, het dubbele vulkanisatie proces en het robuuste schuif ontwerp. Het drievoudig beveiligd spindelafdichtingssysteem kan onder druk vervangen worden. De sterke spindel en de grondige bescherming tegen corrosie waarborgen de ongeëvenaarde betrouwbaarheid.

Variant 36/90-186
Verbinding PE buiseinden
Materiaal: Nodulair Gietijzer
DN: DN65 - DN400
PN: PN 8
Sluitrichting Rechtsom sluiten

Kenmerken

  • Vaste geïntegreerde schuifmoer voorkomt trillingen en garandeert een lange levensduur.
  • Volledig gevulkaniseerde schuif met geleiderails, geïntegreerde schuifschoenen en ruime conischeasdoorgang.
  • Roestvaststalen spindel met schuifstop en gerold schroefdraad.
  • Volledig ronde spindelkraag garandeert fixatie van spindel en lage aandraaimomenten.
  • Drievoudig beveiligd afdichtingsysteem: NBR stofkeringsring en vier NBR O-ringen in eenspindelafdichtingsmoer van ontzinkingsvrij messing en vervangbaar onder druk. Een rubber manchet is de hoofdafdichting van de stroming.
  • Verzonken NBR profielrubber tussen boven- en onderhuis.
  • Verzegelde, met rubber omcirkelde en afgedichte roestvaststalen bouten.
  • Volle doorlaat.
  • Laag bedieningsmoment.
  • Epoxy coating volgens DIN 3476 deel 1 en EN 14901 en uitwendig voorzien van PUR coating voor extra kathodische bescherming
  • Een standaard PE buis wordt geperst op het gegroefde uiteinde van de schuifafsluiter, daarna afgesloten meteen stalen ring en dan verzegeld met een krimphoes. De boutloze en volle doorlaat PE verbinding is trekvasten sterker dan de PE buis zelf. Het uiteinde is geschikt voor rechtstreeks lassen op PE buizen wat resulteertin een snelle en veilige montage.
  • Opmerking: De maximale bedrijfstemperatuur is ingesteld volgens de ISO9080 levensduureisen voor PE-buizen. Voor hogere bedrijfstemperaturen wordt een vermindering van de levensduur van de PE-buis verwacht. Raadpleeg uw lokale leidingfabrikant voor meer informatie

Downloads

Datasheet
Installatie
Certificaat
Video
AVK_Factory tour_Gas_Web.wmv
AVK_Gate-valves-PE-ends_installation_GAS_video.mp4

Artikelnrs. en afmetingen

Scroll voor meer informatie
AVK artikel nr. DN
 D
mm		 H
mm		 H3
mm		 L (± tol.)
mm		 L1
mm		 F
mm		 F1
mm		 F2
mm		 Theoretisch
gewicht/kg
36-075-90-741 65 271 322 250 17 20 34 15
36-090-90-741 80 297 351 255 17 20 34 20
36-110-90-741 100 334 401 265 19 22 38 27
36-125-90-741 125 376 452 300 19 22 38 39
36-160-90-741 150 448 545 265 19 22 38 52
36-200-90-741 200 562 677 300 24 27 42 88
36-250-90-741 250 664 810 270 27 31 47 88
36-315-90-741 300 740 924 265 27 31 47 189
36-400-90-741 400 912 1165 355 32 37 55 376
Aanvraag
Scroll voor meer informatie

Onderdelen

1. Spindel Roestvast staal
2. Stofkeringsring NBR rubber
3. Spindelmoer Ontzinkingsvrij messing
4. O-ring NBR rubber
5. Bovenhuis Nodulair gietijzer GJS-400-15
6. Borging Ontzinkingsvrij messing
7. Manchet NBR rubber
8. Bout Roestvast staal A2
9. Profielrubber NBR rubber
10. Spindelmoer Ontzinkingsvrij messing
11. Schuif Nodulair gietijzer, NBR gevulkaniseerd
12. Huis Nodulair gietijzer GJS-400-15
13. Koker Staal/gecoat
14. Krimphoes Kunststof
15. Buis PE

Goedkeuringen

  • Hydraulische test volgens DIN 3230-5, PG 3 en EN 13774 klasse 2
  • Zitting: 1.1 x PN en 0,5 met lucht (in bar). Huis: 1.5 x PN met water, 1,1  x PN en 0,5 met lucht (in bar)
