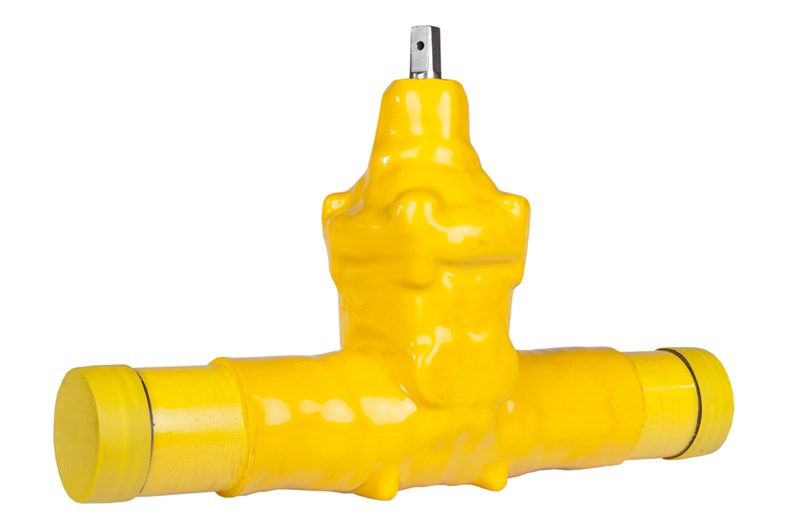

AVK Gietstalen lasafsluiter, PN 16
Voor gas, stalen buizen, vervangbare spindelafdichting, NBR gevulkaniseerde schuif
AVK Nederland BV
Radeweg 12 8171 MD Vaassen Nederland
Gietstalen latafsluiter volgens EN10216-2. Voor gas -10°C tot +60°C
AVK schuifafsluiters zijn ontworpen met ingebouwde veiligheid tot in elk detail en met volledige traceerbaarheid van vitale afsluiteronderdelen. De schuif is volledig gevulkaniseerd met eigen olie- en gasbestendig NBR rubber. Kenmerken zijn uitstekende duurzaamheid vanwege het geheugen van het rubber om zijn oorspronkelijke vorm weer aan te nemen, het dubbele vulkanisatie proces en het robuuste schuif ontwerp. Het drievoudig beveiligd spindelafdichtingssysteem kan onder druk vervangen worden. De sterke spindel en de grondige bescherming tegen corrosie waarborgen de ongeëvenaarde betrouwbaarheid.
| Variant 46/70-015 | |
|---|---|
| Verbinding | Stalen las uiteinden |
| Materiaal: | Gietstaal |
| DN: | DN50 - DN300 |
| PN: | PN 16 |
| Sluitrichting | Rechtsom sluiten |
Kenmerken
- Vaste geïntegreerde schuifmoer voorkomt trillingen en garandeert een lange levensduur
- Volledig gevulkaniseerde schuif met geleiderails, geïntegreerde schuifschoenen en ruime conische asdoorgang
- Roestvast stalen spindel met schuifstop en gerold schroefdraad
- Volledig ronde spindelkraag garandeert fixatie van spindel en lage aandraaimomenten
- Drievoudig beveiligd afdichtingsysteem: NBR stofkeringsring, geleidering van ontzinkingsvrij messing met vier NBR O-ringen (kan onder druk vervangen worden) en een NBR rubber manchet
- Verzonken NBR profielrubber tussen boven- en onderhuis
- Verzegelde, met rubber omcirkelde en afgedichte roestvast stalen bouten
- Volle doorlaat
- Laag aandraaimoment
- Epoxy coating volgens DIN 30677-2 en AVK richtlijnen
- Uitwendig voorzien van gele PUR-coating
- DN 500-600 zijn uitgerust met roestvast stalen rollagers en uitwendige polyamide schuifschoenen, die een laag aandraaimoment leveren. Verder met ISO-topflens F14 en hijsogen
Downloads
Artikelnrs. en afmetingen
| AVK artikel nr. | DN |
D mm |
Product PN Klasse |
H mm |
H3 mm |
L mm |
F mm |
F1 mm |
F2 mm |
S mm |
Theoretisch gewicht/kg |
Aantekeningen |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 46-050-70-01200 | 50 | 60,3 | PN16 | 241 | 279 | 570 | 14 | 16 | 29 | 3 | 13 | |
| 46-080-70-01200 | 80 | 88,9 | PN16 | 297 | 351 | 550 | 17 | 20 | 34 | 3 | 15 | |
| 46-100-70-01200 | 100 | 114,3 | PN16 | 334 | 398 | 520 | 19 | 22 | 38 | 4 | 20 | |
| 46-150-70-01200 | 150 | 168,3 | PN16 | 448 | 538 | 560 | 19 | 22 | 38 | 5 | 37 | |
| 46-200-70-01200 | 200 | 219,1 | PN16 | 562 | 680 | 625 | 24 | 28 | 42 | 6 | 65 | |
| 46-250-70-01200 | 250 | 273 | PN16 | 664 | 811 | 690 | 27 | 31 | 47 | 6 | 97 | Ontwerp standaard volgens EN 13774 |
| 46-300-70-01200 | 300 | 323,9 | PN16 | 740 | 911 | 760 | 27 | 31 | 47 | 7 | 154 |
Onderdelen
| 1. | Spindel | Roestvast staal 1.4104 (430F) |
| 2. | Stofkeringsring | NBR rubber |
| 3. | Spindelmoer | Ontzinkingsvrij messing, CW602N |
| 4. | O-ring | NBR rubber |
| 5. | Bovenhuis | Nodulair gietijzer GJS-500-7 (GGG-50) |
| 6. | Borging | Ontzinkingsvrij messing, CW602N |
| 7. | Manchet | NBR rubber |
| 8. | Bout | Roestvast staal A2, verzegeld |
| 9. | Profielrubber | NBR rubber |
| 10. | Spindelmoer | Ontzinkingsvrij messing, CW626N |
| 11. | Schuif | Nodulair gietijzer, NBR gevulkaniseerd |
| 12. | Huis | Gietstaal GP240GH+N |
| 13. | Las uiteinde | Staal P235GH |
Normen
- Ontworpen volgens EN 13774
