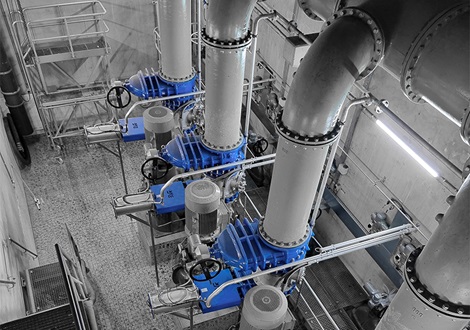

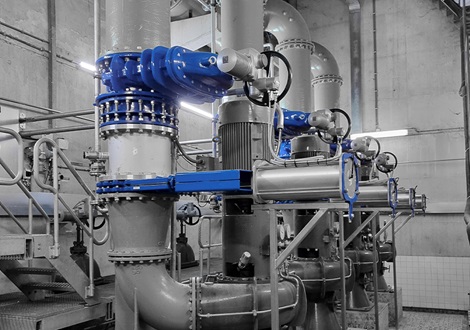

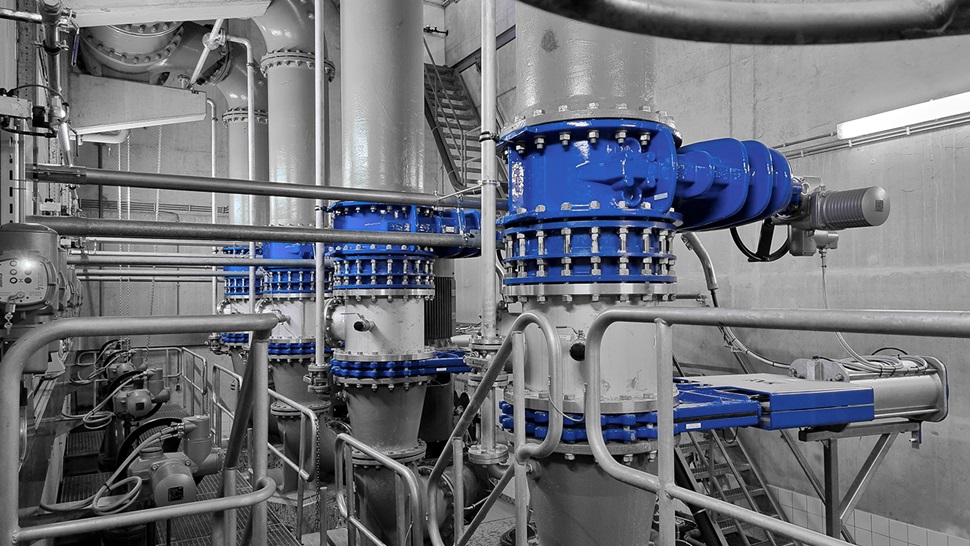

Aan de rand van Maastricht, tegenover het Frontenpark, ligt een van de grootste rioolgemalen van de regio. Het gemaal verwerkt dagelijks het afvalwater van zo’n 41.000 inwoners (circa 24.000 huishoudens). Wegens verouderde afsluiters zijn een aantal onderdelen van het gemaal in 2025 gerenoveerd. Voor Waterschap Limburg was veiligheid en continuïteit topprioriteit bij deze renovatie. Samen met hoofdaannemer GW Leidingtechniek en met de producten van AVK Nederland is een innovatieve en praktische oplossing gerealiseerd.
Bij het oude systeem kampte Waterschap Limburg met regelmatige verstoringen door doekjes en ander afval dat zich ophoopte rondom de terugslagklep. Dit leidde niet alleen tot storingen, maar ook tot terugkerende situaties voor monteurs die verstoppingen geregeld handmatig moesten verhelpen. “De veiligheid voor de monteurs en een betrouwbare werking van het gemaal stonden voorop bij het vernieuwen van het gemaal aan de Veemarkt,” vertelt Gijs Bles van Waterschap Limburg. “De vorige terugslagkleppen gaven veel storingen en vereiste vaak fysiek onderhoud, en dat wilden we tackelen met de installatie van nieuwe afsluiters.”
In samenwerking met GW Leidingtechniek werd gekozen voor een combinatie van AVK flensafsluiters en AVK plaatafsluiters. Een opvallende keuze is het gebruik van plaatafsluiters als terugslagklep. “Een bewuste keuze vanuit engineering perspectief,” vertelt Dirk Aerts van GW Leidingtechniek. ‘’De plaatafsluiters hebben bij de open stand een volledige doorlaat waardoor doekjes en vuil niet blijven hangen.’’ Voor Waterschap Limburg is dit de eerste keer dat een plaatafsluiter voor een dergelijke toepassing wordt ingezet.
‘’Onder droge omstandigheden schakelt het gemaal eens per kwartier in met een pompcapaciteit van 1.500 m³ per uur en tijdens hevige regenval kan hier tot wel 3.500 m³ per uur worden verpompt,” vertelt Gijs Bles. De AVK flensafsluiters zijn geplaatst om het leidingwerk veilig af te kunnen sluiten tijdens gepland onderhoud aan dit systeem. En in geval van calamiteiten maken ze het mogelijk om delen van het systeem direct af te sluiten en zo verdere schade te beperken. Daarmee dragen ze bij aan zowel de operationele continuïteit als de veiligheid van personeel en installatie.
De installatie vergde een strakke planning. Het gemaal mocht maximaal acht uur buiten bedrijf zijn en er mocht telkens maar één pomp tegelijk worden afgekoppeld. Het systeem van leidingwerk en de Auma’s zijn daarom vooraf al aangelegd. Hierdoor konden de afsluiters van AVK ingeregeld geleverd- en gelijk geïnstalleerd worden. Enkele vragen over de sluitsnelheid van de afsluiters konden direct met AVK kortgesloten worden.
Het vernieuwde gemaal draait inmiddels weer. “Het gehele proces ging eigenlijk heel soepel,” aldus Gijs Bles. “De praktijk heeft laten zien dat de gekozen oplossing werkt en we zijn erg blij met het resultaat.” Voor GW Leidingtechniek is het project ook geslaagd. “De combinatie van theorie, vindingrijkheid en samenwerking tussen alle betrokken partijen heeft van dit project een succes gemaakt,’’ vertelt Dirk Aerts.
Bij AVK Nederland kijken we ook met trots terug op dit project, waarin techniek en samenwerking samenkwamen. Het resultaat bevestigt dat een doordachte keuze voor de juiste afsluiters, in combinatie met een nauwe samenwerking tussen alle betrokken partijen, in de praktijk écht het verschil maakt.
Flensafsluiters (type 06/84 PN10) met Auma SA16.2

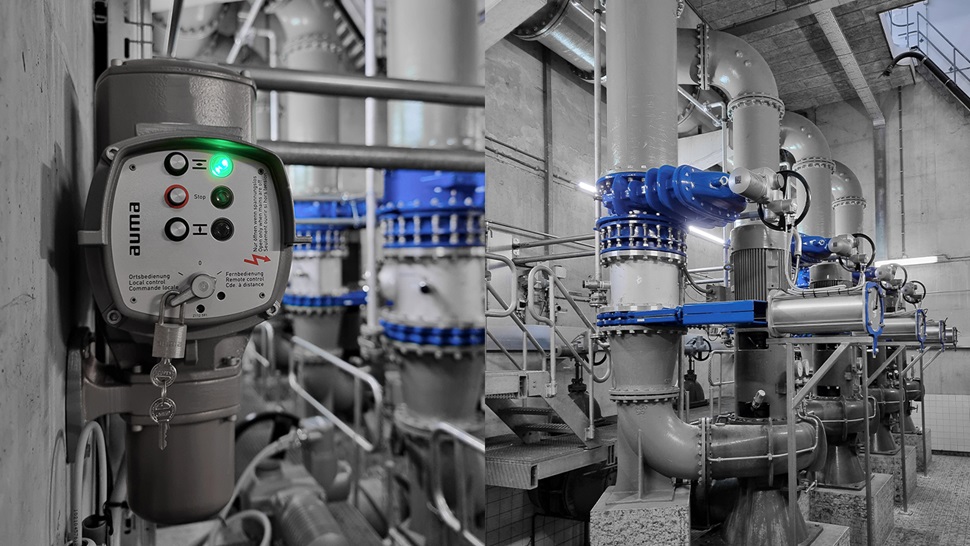

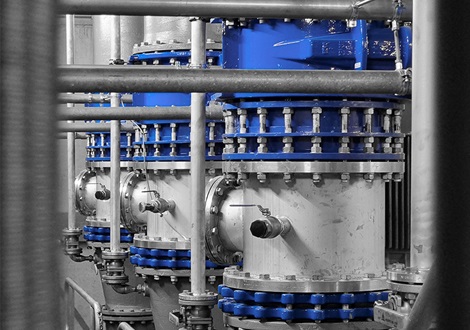

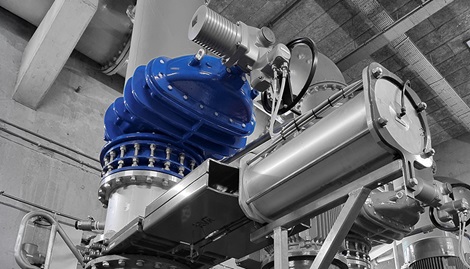

AVK Nederland heeft vijf zachtdichtende flensafsluiters van het type 06/84 geleverd, vier stuks DN600 voor in het gemaal en één DN900 voor een hoofdleiding. Dit type afsluiter beschikt over een volledig gevulkaniseerde schuif met NBR-rubber bestand tegen vervuild water, een RVS 316 spindel en is uitgerust met een drievoudig afdichtingssysteem. Alle flensafsluiters zijn uitgerust met een elektrische Auma Matic SA16.2 actuator.
De combinatie van de afsluiters met de SA16.2-actuators van Auma maakt een betrouwbare, nauwkeurige besturing mogelijk.
Bekijk product
Plaatafsluiter (type 702/40) met pneumatische aandrijving

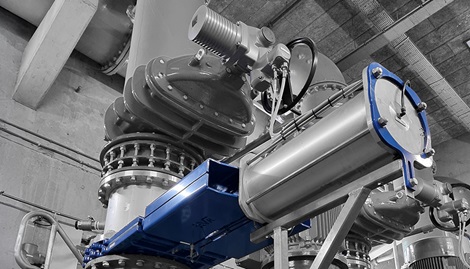

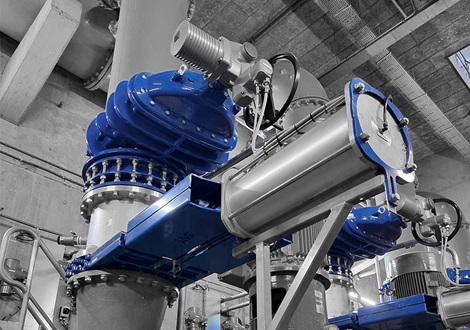

Voor de renovatie heeft AVK vier plaatafsluiters DN600 (serie 702/40) met pneumatische aandrijving geleverd. Dit type afsluiter onderscheidt zich door een volledige, bi-directionele doorlaat en een vlakke bodem, waardoor afval en bezinksel zich nauwelijks kunnen ophopen. Dankzij de zelfreinigende werking wordt eventueel vuil bij het openen van de plaatafsluiter automatisch uit de doorlaat weggespoeld door het water.
De pneumatische aandrijving is nauwkeurig in te regelen, wat zorgt voor een gecontroleerde bediening van de plaatafsluiters.
