Assortiment AVK Plaatafsluiters

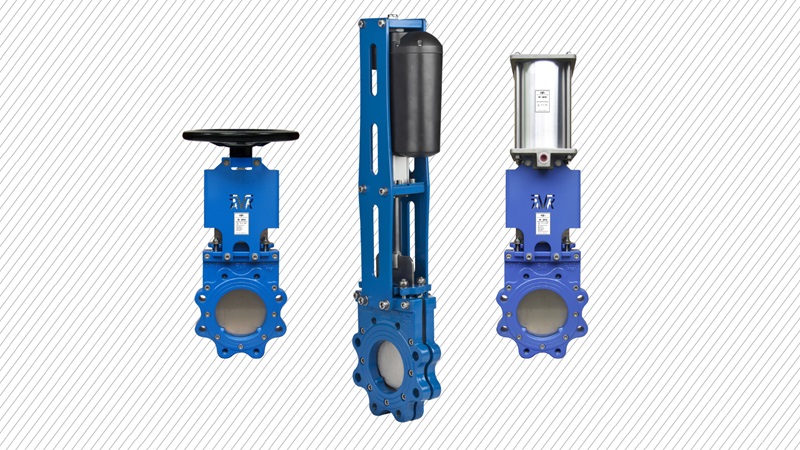

Wij bieden plaatafsluiters met verschillende bedieningsmogelijkheden zoals hefboom, handwiel (zowel met stijgende spindel als niet-stijgende spindel), pneumatische aandrijving, ISO-topflens voor elektrische aandrijving of compleet met elektrische of pneumatische aandrijving. Het ontwerp van de afsluiter maakt een eenvoudige en ook snelle verandering van de aandrijving mogelijk.

Onze plaatafsluiters zijn verkrijgbaar met een huis van nodulair gietijzer en standaard een zitting van NBR, optioneel met andere materialen zoals VITON, PTFE, EPDM, natuurlijk rubber of polyurethaan. Een en ander afhankelijk van het medium en bedrijfstemperatuur (NBR max. 80° C, PTFE max. 220° C, Viton max. 260° C). Alle plaatafsluiters worden standaard voorzien van een elektrostatisch aangebrachte epoxycoating voor optimale bescherming.

Hoogwaardige materialen en uitstekende ontwerpeigenschappen

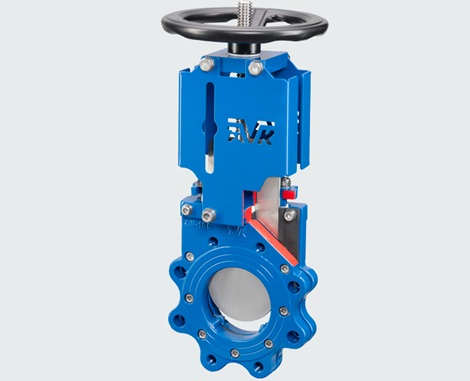

De volle doorlaat maakt een eenvoudige doorgang mogelijk voor vloeistoffen ongeacht de viscositeit; bovendien is er geen loze ruimte in het lichaam zodat op lange termijn geen vuilophopingen ontstaan in de afsluiter. De afsluiter is zelfreinigend; tijdens het openen wordt vuil van de plaat geveegd. Optioneel kunnen schrapers en deflector conussen worden gemonteerd om de afdichtingen extra te beschermen tegen abrasieve media. Daarnaast is de bovenste dichting volledig vervangbaar wanneer deze aan vervanging toe is. Hierbij hoeft de plaatafsluiter niet gedemonteerd te worden.

Het ontwerp van onze plaatafsluiters is eenvoudig en maakt makkelijk onderhoud en kosteneffectieve installatie mogelijk. De (standaard) afsluiters zijn bi-directioneel en laten installatie toe zonder enige beperking wat betreft de stromingsrichting. Een beschermde afdichting, materialen van hoge kwaliteit en een volle doorlaat bieden geweldige prestaties en een lange levensduur.

Kenmerken AVK-plaatafsluiters:

  • ATEX goedgekeurd (94/9 / 94EC)
  • Bi-directioneel
  • Volle doorlaat en vlakke bodem

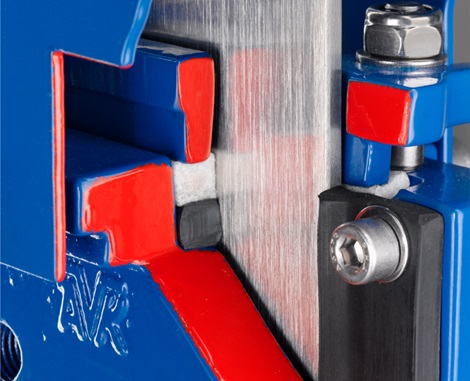

  • U-vormige versterkte NBR-afdichting
  • Schuifsteunen geïntegreerd in het lichaam
  • Slank ontwerp en laag gewicht
  • Schrapers optioneel
  • Ingesloten spindel met beschermplaten, voorbereid voor montage van inductieve sensoren en/of microschakelaars
  • Spindel/plaat verbinding met zelf borgende moeren
  • Bovenste dichting is volledig vervangbaar zonder demontage van de afsluiter
  • Sluitringen onder de secundaire bouten ter bescherming van de coating

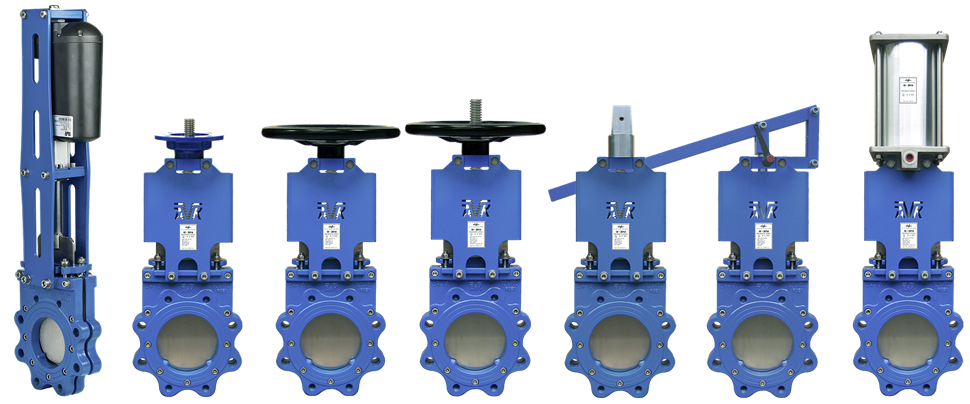

Assortiment AVK plaatafsluiters

  • GGG-40 huis, AISI 316 plaat, spindel en bouten/moeren, NBR afdichting(optioneel andere materialen)
  • PN10 (optioneel tot PN100)
  • DN50-1200 (optioneel grote maten)
  • Standaard variaties:
    • niet-stijgende spindel en handwiel
    • stijgende spindel en handwiel
    • handsteel (tot DN200)
    • pneumatische aandrijving (tot DN1000)
    • ISO top flens
    • Linear aandrijving
    • vierkante deksel
    • AUMA electrische aandrijving



VIDEO

AVK Plaatafsluiter

Animatie over de kenmerken van onze plaatafsluiter serie 702.

BROCHURE

Afvalwater

Krijg een compleet overzicht van onze afsluiters en accessoires voor afvalwaterbehandeling inclusief volledige informatie over hun functies en voordelen
