Wat is een schuifafsluiter

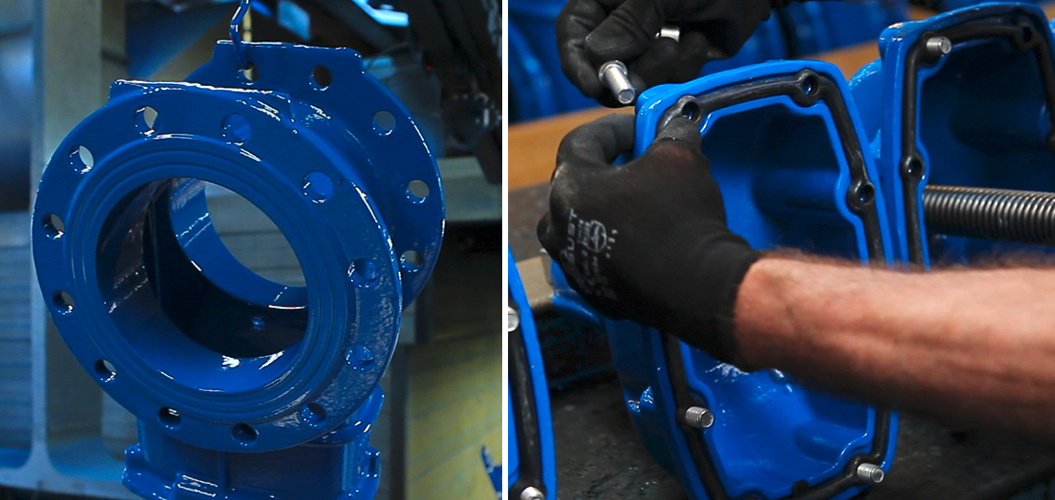

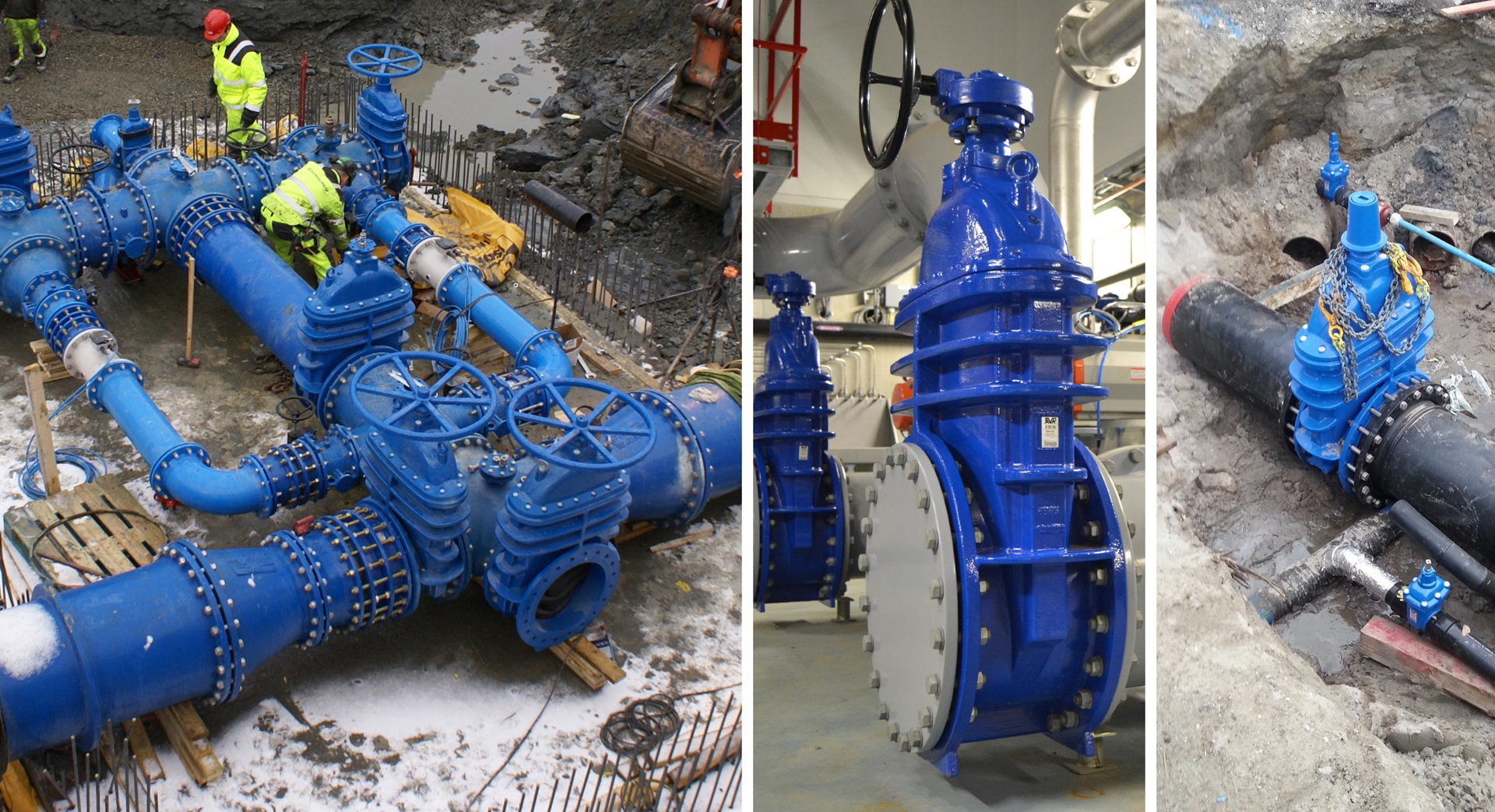

Schuifafsluiters worden veel gebruikt en dat in verschillende toepassingen, zowel bovengronds als ondergronds. Voor ondergrondse installaties is het van het grootste belang om het juiste type afsluiter te kiezen om hoge vervangingskosten te vermijden.

Schuifafsluiters zijn ontworpen voor volledig open of volledig gesloten situatie. Ze worden in een leidingnetwerk geïnstalleerd als isolatiekleppen en mogen niet worden gebruikt als regelafsluiters. Wanneer je de afsluiter wil openen doe je dat met de klok mee en sluiten tegen de klok in, de spindel van de afsluiter maakt dan een op- en neerwaartse beweging op het schroefdraadgedeelte.

Schuifafsluiters zijn perfect in opstellingen die een minimaal drukverlies en volle doorlaat moeten verzekeren. Wanneer volledig geopend, heeft een schuifafsluiter geen belemmeringen in het stroomgedeelte, wat resulteert in een zeer laag drukverlies, dit ontwerp maakt het bovendien mogelijk om een pipe-cleaning pig te gebruiken.

Een schuifafsluiter is een multi-turnklep, wat betekent dat de bediening van de afsluiter gebeurt door middel van een spindel met schroefdraad. Omdat de spindel meerdere keren moet draaien om van een open naar een gesloten positie te gaan, voorkomt de langzame werking ook waterslageffecten.

Schuifafsluiters worden gebruikt voor een verschillende toepassingen. De schuifafsluiters van AVK zijn geschikt in de volgende werkomstandigheden:

  • Drinkwater, afvalwater en neutrale vloeistoffen: temperatuur tussen -20 en +70 ° C, maximale stroomsnelheid van 5 m/s en een drukverschil van maximaal 16 bar.
  • Gas: temperatuur tussen -20 en +60 ° C, maximale stroomsnelheid van 20 m/s en maximaal 16 bar drukverschil.

Bekijk de installatie- en onderhoudsinstructies van AVK voor water/afvalwater en gas

Parallel vs wigvormige schuifafsluiters

Er zijn hoofdzakelijk twee types schuifafsluiters: parallel en wigvormige schuifafsluiters. De parallelle schuifafsluiters maken gebruik van een vlakke schuif tussen twee parallelle zittingen, een populair type van deze vorm is de plaatafsluiter met scherpe rand aan de onderkant van de afsluiter. De wigvormige schuifafsluiters maken gebruik van twee schuine zittingen.

De meeste AVK schuifafsluiters hebben het massieve, wigvormige ontwerp, maar we bieden ook plaatafsluiters voor afvalwaterbehandeling.

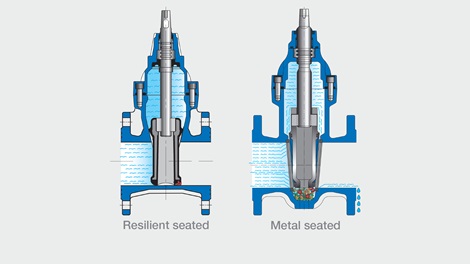

Metalen zitting vs veerkrachtige zitting

Voordat de zachte dichting schuifafsluiter op de markt werd geïntroduceerd, werden schuifafsluiters met een metalen zitting toegepast. Het conische wigontwerp en de hoekige afdichtinrichtingen van een metaal gezette wig vereisen een indrukking in de bodem om een juiste sluiting te verzekeren. Het leidingsysteem zal echter nooit volledig vrij zijn van vuil, ongeacht hoe grondig de buis wordt gespoeld tijdens installatie of reparatie. Dit vuil hoopt zich op in de sleuf waar de metalen wig moet afdichten. Daardoor zal dit type afsluiter zijn juiste functie verliezen.

Een veerkrachtige schuifafsluiter heeft een gladde bodem waardoor er vrije doorgang is voor zand en kiezels. Als onzuiverheden passeren wanneer de afsluiter dicht gaat, omsluit het rubberoppervlak al deze onzuiverheden. Een hoogwaardige rubbercompound is zacht genoeg om oneffenheden te absorberen, maar toch sterk genoeg om dit vuil door te spoelen wanneer de afsluiter opnieuw open gaat. Dit betekent dat het rubberen oppervlak zijn oorspronkelijke vorm terugkrijgt en een waterdichte afdichting garandeert.

De overgrote meerderheid van AVK's schuifafsluiters hebben een zachtdichtende zitting, schuifafsluiters met metalen zitting zijn op sommige markten nog steeds vereist. Ze maken nog steeds deel uit van ons assortiment voor drinkwatervoorziening en afvalwaterzuivering.

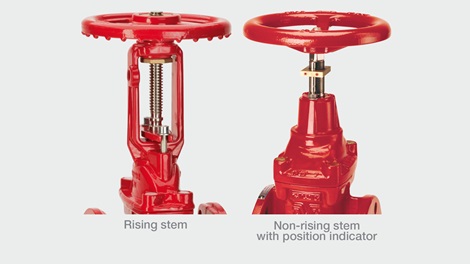

Schuifafsluiters met stijgende spindel vs niet-stijgende spindel

Een stijgende spindel is rechtstreeks gemonteerd aan de schuif en tijdens de bediening stijgt en daalt die samen met de afsluiter. Naast de positie-indicator van de afsluiter is het mogelijk om de spindel terug in te vetten.

Niet-stijgende spindels hebben een schroefdraad tot in de schuif, wanneer je draait aan de spindel zal die schuif omhoog en omlaag gaan in de afsluiter. Het grote voordeel van deze schuifafsluiters is bediening in beperkte ruimte, ze nemen minder verticale ruimte in aangezien de spindel volledig in het lichaam blijft zitten. Tijdens de fabricage wordt er in de schuifafsluiter een indicator gemonteerd aan het bovenste uiteinde van de spindel die de afsluiterstand weergeeft. Schuifafsluiters met niet-stijgende spindels zijn geschikt voor zowel bovengrondse als ondergrondse installaties.

AVK’s productgamma bevat hoofdzakelijk schuifafsluiters met niet-stijgende spindel maar we bieden ook schuifafsluiters aan met stijgende spindel voor toepassingen in drinkwater, afvalwater en brandbestrijding.

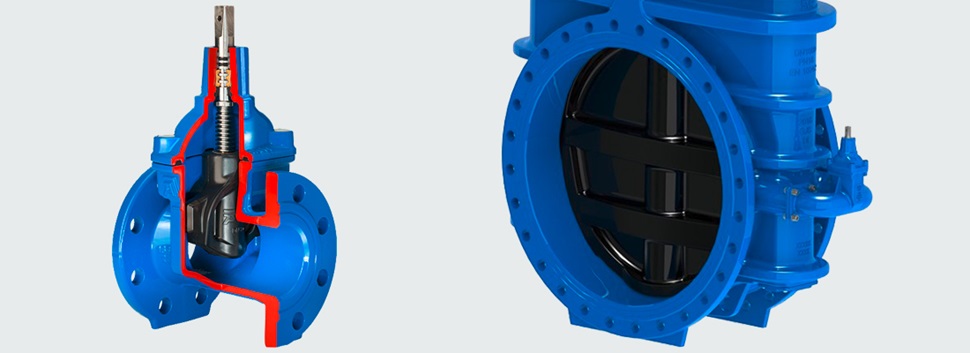

Schuifafsluiters met by-pass

Over het algemeen worden schuifafsluiters met by-pass gebruikt in onderstaande situaties:

  • Om het drukverschil van de leiding in evenwicht te brengen, verlaging van aandraaimoment en bediening door één persoon
  • Als de hoofdafsluiter gesloten is en de by-pass staat open ontstaat er een continue stroom, waardoor mogelijke stagnatie wordt voorkomen
  • Het vertraagd vullen van leidingen

AVK biedt schuifafsluiters met by-pass aan vanaf DN 450, serie 55/30 en 06/30.
