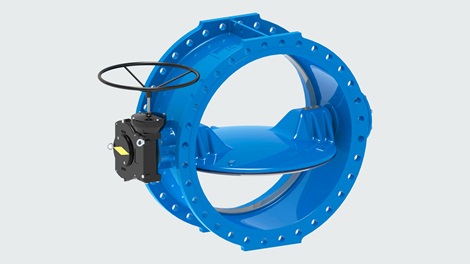

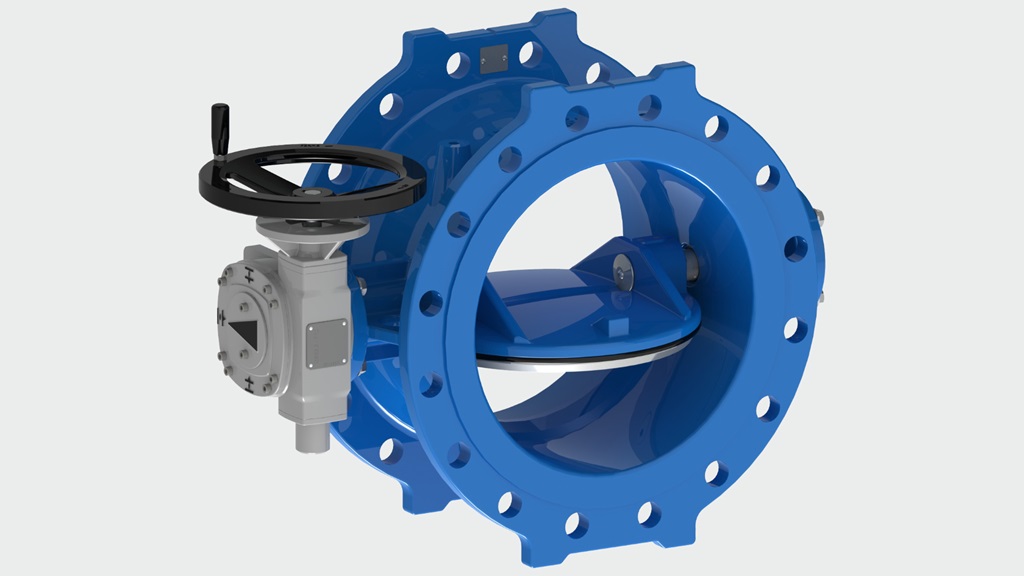

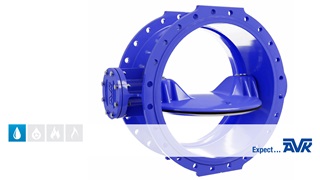

Dubbel excentrische vlinderkleppen

We bieden dubbel excentrische vlinderkleppen ontworpen in DN 150–2800 met duurzaamheid als uitgangspunt. Het gekantelde, stevig bevestigde klepblad, het geoptimaliseerde afdichtingsontwerp en tegen corrosie beschermde spindeleinden zijn alle kenmerken die boven de gemiddelde marktstandaarden liggen.

Waar worden dubbel excentrische vlinderkleppen gebruikt?

Dubbel excentrische vlinderkleppen worden meestal gebruikt in ondergrondse watervoorzieningstoepassingen als alternatief voor schuifafsluiters. Bij het installeren van vlinderkleppen onder de grond is een lagere ingraafdiepte vereist en meestal zijn ze kosten effectiever, vooral in de grote afmetingen, in vergelijking met schuifafsluiters. Uiteraard kunnen ze ook bovengronds gebruikt worden.

Ons product assortiment

  • Geïntegreerde zitting en RVS zitting

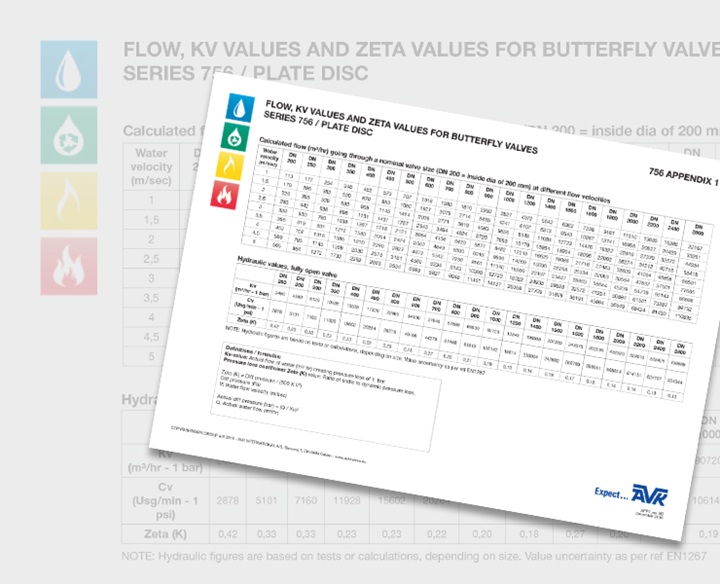

  • Plaatschijf (DN 150-2800) en doorstroomschijf (DN 700-1200)
  • IP67 wormkast, IP68 wormkast en wormkast met ISO flens
  • PN10, PN16 en PN25

Langere levensduur door gekantelde schijf

De spanning op de klep komt al vrij bij een paar graden openen waardoor slijtage van de klepafdichting wordt geminimaliseerd. Ook zorgt het ontwerp ervoor dat de afdichting minder comprimeert waardoor de bedieningsmomenten laag blijven.

Betrouwbare klep en spindelconnectie

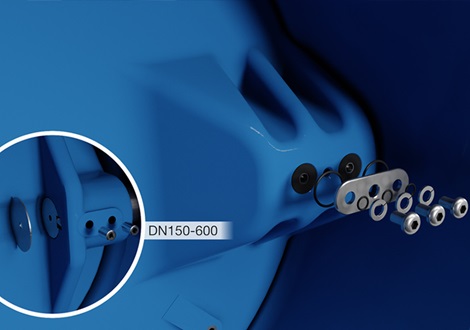

De klep en spindel zijn verbonden via een as met spiebaan. De spie is beveiligd door een aantal bouten die trillingen voorkomen welke worden veroorzaakt door de vloeistofsnelheid en de noodzakelijke speling tussen de spie en spiebaan. In onze grote diameters is de klep beveiligd met twee roestvast stalen deuvels met een spie en spiebaan als back-up.

Twee zitting ontwerpen

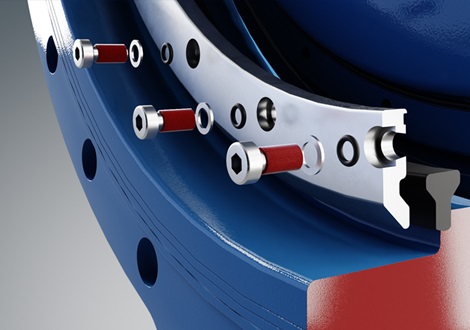

ABK biedt twee types zitting ontwerpen aan: een integrale en een roestvast stalen. Het integrale zitting ontwerp heeft een machinaal bewerkte, epoxy gecoate zitting in nodulair gietijzer, geïntegreerd in de behuizing. Het roestvast stalen zitting ontwerp heeft een vervangbare RVS zitting ring, afgedicht met een O-ring.

Optimale klepafdichting voor een hoog rendement

De klepafdichting is zo gevormd dat ze in de juiste positie gefixeerd wordt, voor een uiterst betrouwbare werking. De hoogwaardige rubberkwaliteit maakt het gebruik van minder rubber mogelijk waardoor de bedieningsmomenten laag zijn en een perfecte afdichting gegarandeerd wordt. De EPDM afdichting is uiteraard goedgekeurd volgens DVGW, KIWA en WRAS.

Verwisselbare asafdichting en optionele vergrendeling

De asafdichting kan onder druk vervangen worden, wat het onderhoud aanzienlijk vergemakkelijkt. EPDM afdichtingen zorgen voor een perfecte in- en uitwendige dichtheid, NBR afdichtingen beschermen tegen onzuiverheden en vloeistoffen van buitenaf.

De vlinderkleppen kunnen optioneel uitgerust worden met een vergrendeling die het mogelijk maakt om  het klepblad in open/ gesloten positie te vergrendelen als vervanging van de reductiekast nodig is.

De klepschijf wordt met een conische stift aan de as bevestigd. Beide assen zijn voorzien van zelfsmerende lagers in PTFE gecoat staal, om de bedieningsmomenten laag te houden. De afgeschermde aseinden zorgen voor duurzaamheid, omdat er geen niet-beklede, nodulair gietijzeren oppervlakken zijn blootgesteld aan het medium.

Bi-directioneel en laag gewicht

Alle kleppen zijn bi-directioneel, al staat vanaf DN700 de aanbevolen stroomrichting wel aangegeven met een pijl. Verder zijn de klappen ontworpen met een zo laag mogelijk gewicht, om de montage en bediening te vereenvoudigen en om de omgeving minder te belasten.

Aandrijving naar keuze

In ons brede product assortiment vindt u verschillende types aandrijving. Onze standaard opties zijn IP67 wormkasten met handwiel voor bovengrondse installaties, IP68 wormkasten voor ondergrondse installaties, ISO-wormkasten voor de installatie van elektrische aandrijvingen. Daarnaast zijn er verschillende mogelijkheden om de afsluiters handmatig te bedienen: inbouwgarnituren, adapters en handwielen.

Product goedkeuringen

De dubbele excentrische vlinderkleppen zijn goedgekeurd door:

  • DVGW in DN 150-1200
  • KIWA in DN 200-600
  • WRAS in DN 700-1200

Voor grotere afmetingen zijn alle onderdelen goedgekeurd.

Waar worden dubbel excentrische vlinderkleppen toegepast?

Dubbel excentrische vlinderkleppen worden meestal toegepast voor ondergrondse watervoorzieningstoepassingen als alternatief voor schuifafsluiters. Bij het ondergronds installeren van vlinderkleppen is een lagere gronddekking vereist en doorgaans zijn ze prijsgunstiger, vooral bij de grote afmetingen,  in vergelijking met schuifafsluiters. Uiteraard kunnen ze ook bovengronds toegepast worden.

Video

AVK dubbel excentrische vlinderkleppen serie 756

Animatie over kenmerken en varianten van onze dubbel excentrische vlinderkleppen serie 756.
