Hoe kies je de juiste koppeling?

De verschillende soorten koppelingen en adapters lijken elkaar te overlappen als het gaat om toepassings- en installatiemogelijkheden.

Om de verschillende opties beter te begrijpen delen we ze op in maatvaste en universele koppelingen en adapters. Universele koppelingen worden ook wel ‘wide range’ of koppelingen met een groot tolerantiebereik genoemd. Deze twee categorieën kunnen verder opgedeeld worden in trekvast en niet-trekvast. Er zijn dus vier hoofdcategorieën:

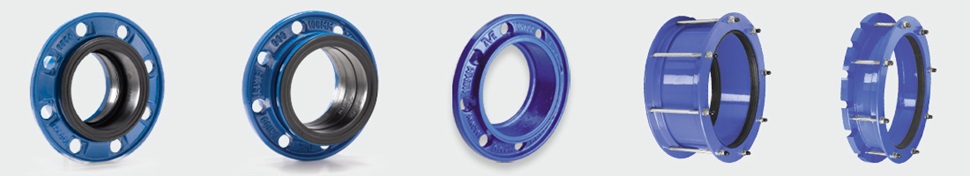

Maatvaste Niet-trekvaste koppelingen

Deze koppelingen hebben het meest eenvoudige ontwerp en kunnen alleen gebruikt worden op bepaalde buismaterialen met een bepaalde buitendiameter. Met andere woorden, de koppelingen laten geen toleranties toe op de buitendiameter van de buis. Gezien de eenvoud van het ontwerp worden deze koppelingen meestal gebruikt in situaties waarbij de klant geen behoefte heeft aan een trekvaste koppeling.

Deze koppeling wordt vooral gebruikt in nieuwe installaties waar de buis verbonden wordt met andere buizen of gestabiliseerd wordt op een andere manier, bijvoorbeeld door een betonnen steunblok. De beperkte toepassingsmogelijkheid en het eenvoudige ontwerp zullen in de meeste gevallen leiden tot een lage prijs. De AVK producten in deze categorie zijn de combyflenzen serie 05/62 voor PVC, serie 05/66 voor nodulair gietijzer en 05/21 voor staal, maar ook op maat gemaakte koppelingen serie 258 en op maat gemaakte flensadapters serie 260.

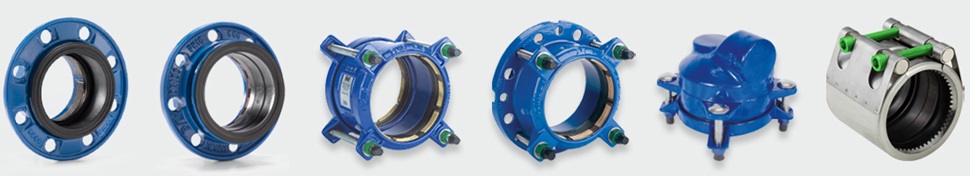

Maatvaste Trekvaste koppelingen

De specifieke koppelingen in deze categorie zijn vergelijkbaar met de niet-trekvaste koppelingen. Echter, de trekvaste koppelingen zijn ontworpen om de trekkrachten in de buis afkomstig van de inwendige druk en het gewicht van de rest van de installatie te weerstaan.

Dit type koppeling is gewoonlijk voorzien van gripelementen geplaatst in samenhang met de dichting. De gripelementen omsluiten de buis wanneer de afdichting comprimeert, hierdoor is een volledige resistentie tegen de trekkrachten in de buis verzekerd.

Kies voor maatvaste trekvaste koppelingen als u nieuwe buizen wilt installeren in een open sleuf zonder deze op te vullen en als u de druktest wilt uitvoeren in de complete leiding alvorens deze te bedekken met grond.

De AVK producten in deze categorie zijn de combyflenzen serie 05/60 voor PE/PVC en serie 05/26 voor nodulair gietijzer. En het Supa Plus-progamma met serie 621 rechte koppelingenserie 623 flensadapters en serie 624 eindkappenmaar ook Repico® Grip koppelingen, serie 745.

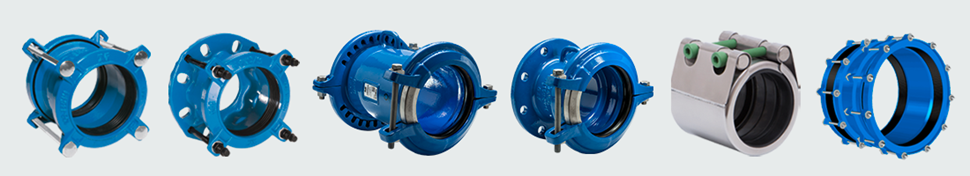

Universele Niet-trekvaste koppelingen

Een universele koppeling zorgt voor flexibiliteit in de keuze van het materiaal en de buitendiameter van de buis. De tolerantie op de buitendiameter varieert van 20 tot 40 mm, afhankelijk van de grootte van de koppeling.

Op de meeste markten wordt dit type koppeling gekozen in situaties waar de leidingen gerepareerd of vervangen moeten worden in kleine secties. Omdat oude ondergrondse leidingen in de meeste gevallen worden gerepareerd met nieuwe buismaterialen, moeten de koppelingen op verschillende buitendiameters passen, en dit binnen elk DN bereik. De oude leidingen worden op de plaats gehouden door de omringende grond, waardoor er zelden behoefte is aan trekvastheid.

De AVK producten in deze categorie zijn de Supa-koppelingen, namelijk serie 601 rechte koppelingenserie 602 verloopkoppelingen en serie 603 flensadapters. Maar ook Repico® Grip koppelingen, serie 745/20, serie 745/28 en serie 745/52 en het AVK Orion programma bestaande uit rechte koppelingen, flensadapters, spie-koppelingen en reduceerkoppelingen, serie 711 en de Super Hydro universele koppelingen, serie 8004 en flensadapters, serie 8006.

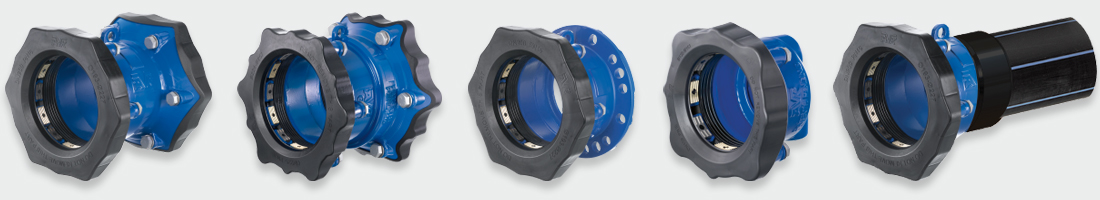

Universele Trekvaste koppelingen

Binnen de koppelingen zijn dit absoluut onze topproducten. Zij bieden zowel flexibiliteit tegenover de buitendiameter van de buis en ze weerstaan ook de trekkrachten afkomstig van de inwendige druk en het gewicht van de rest van de installatie. Deze twee eigenschappen maken het product ideaal als een reparatie product voor grote renovatieprojecten, doordat de koppeling rond de meeste buisdiameters past en tevens voorkomt dat de buis beweegt tijdens druktesten.

Veel klanten stappen over van universele niet-trekvaste naar universele trekvaste koppelingen, zelfs op kleine renovatieprojecten, om geen dubbele voorraad aan te moeten houden.

De AVK producten in deze categorie zijn de Supa Maxi-koppelingen, serie 631 rechte koppelingenserie 632 verloopkoppelingenserie 633 flensadaptersserie 634 eindkappen en serie 635 overgangskoppelingen en de Repico® koppelingen, serie 745/01 grip koppeling en serie 745/11 grip plast koppeling.

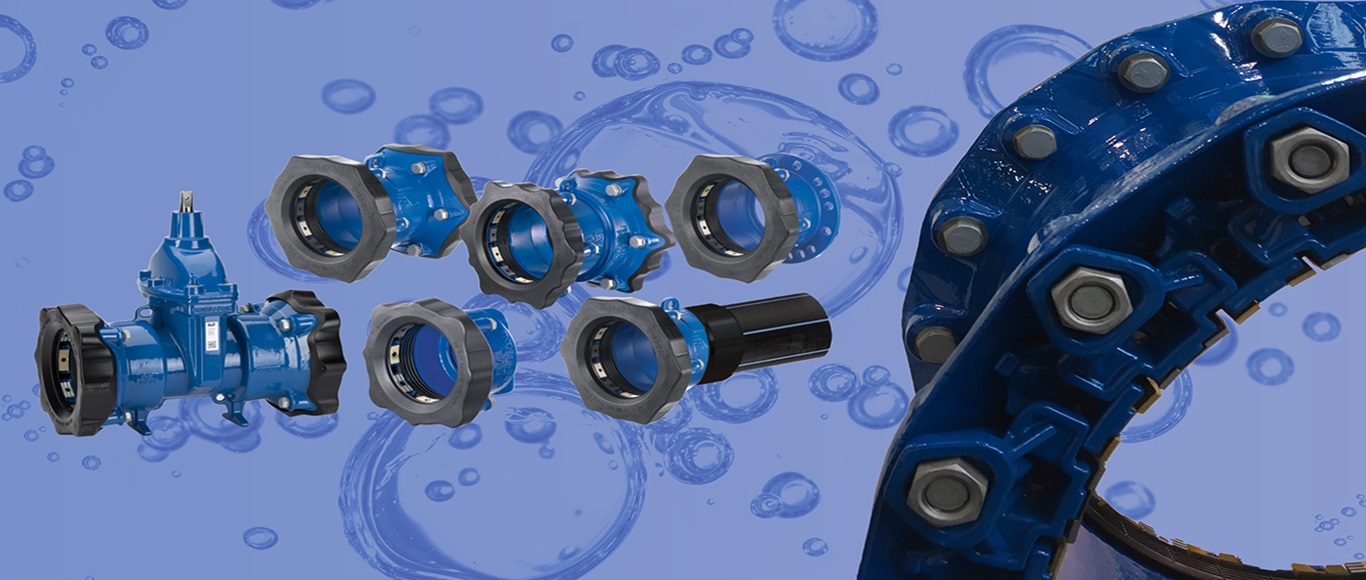

Supa Maxi™ universele trekvaste koppelingen

Video

AVK Repico®

Animatie over het Repico® programma koppelingen en reparatiekoppelingen

Download

Koppelingen en flensadapters

Maak kennis met ons assortiment universele en speciale koppelingen, flensadapters en eindkappen, welke ontworpen zijn voor eenvoudige installatie.
