Supa Maxi™ universele trekvaste koppelingen

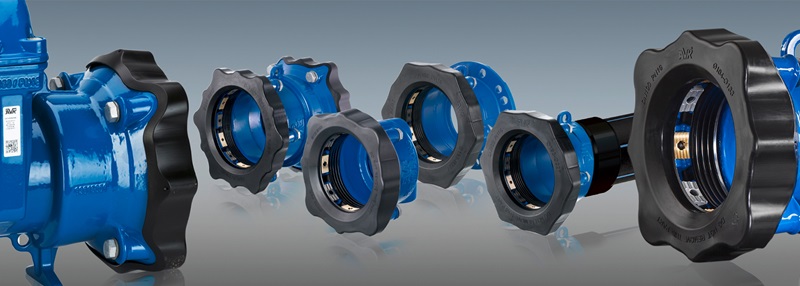

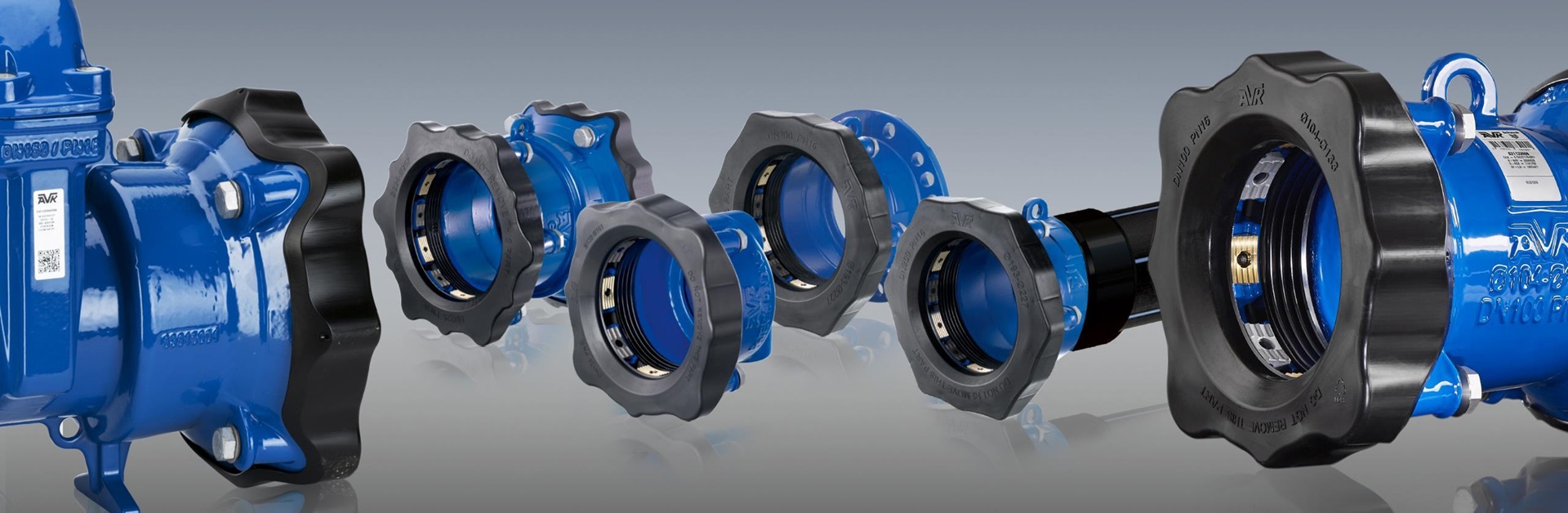

Supa Maxi™ universele trekvaste koppelingen zetten een nieuwe standaard

Supa Maxi™ bestaat uit een compleet assortiment universele en trekvaste koppelingen met een hoog tolerantiebereik volgens EN 14525 voor water, gas en afvalwater toepassingen. Rechte koppelingen en flensadapters zijn verkrijgbaar in DN 50-700, eindkappen in DN 50-400 en verloop koppelingen in DN 50-300. Bovendien maken Supa Maxi™ schuifafsluiters in DN 80-300 voor water en afvalwater onderdeel uit van het assortiment. Het gepatenteerde SupaGrip™ afdichtingssysteem kenmerkt zicht door een flexibele trekvaste afdichting, gecombineerd met het unieke tandontwerp voorziet deze in een superieure afdichting en trekvastheid op alle buisafmetingen en materialen.

Bekijk hier het complete Supa Maxi™ assortiment

Flexibele ring met een starre metalen ondersteuning

SupaGrip™ voorziet in een volledige ondersteuning van de rubberring, zelfs bij een minimale buismaat binnen het tolerantiebereik. De flexibele ring is ontworpen om samen te trekken en de uitwendige buisdiameter te volgen. Het resultaat hiervan is dat deze dienst doet als een solide ondersteuning voor de afdichting en laat een volledige hoekverdraaiing van 4° toe.

Bij het aandraaien van de bouten schuiven de ringsegmenten en de bouten naar boven zodat de pakking strakker komt te zitten rond de buis en de tandelementen krijgen grip in het buismateriaal.

Trekvast op alle buismaterialen

Optimale grip en trekvaste eigenschappen op alle buismaterialen worden verkregen door twee verschillende soorten tandjes: brons voor kunststof buizen en gehard roestvast staal voor staal, gietijzer, GRP en AC buizen. De tandelementen zijn geborgd aan de ringsegmenten om voor een maximale levensduur te zorgen. De hoge kwaliteit van het gebruikte materiaal voorkomt drukverlies na verloop van tijd bij de afdichting, waardoor de koppeling trekvast en dicht blijft.

Koppelingen ontworpen volgens EN 14525

Alle AVK Supa Maxi™ koppelingen zijn ontworpen volgens PN16 testeisen, wat betekent dat de maximale testdruk 1,5 x PN = 24 bar is. Koppelingen in de maten DN50-300 hebben een EN 14525 KIWA goedkeuring volgens PN16, dit houdt in een goedkeuringstestdruk voor DN50-300: 1,5 x 16 + 5 = 29 bar met volledige doorbuiging is. Voor de koppelingen in de maten DN350-600 zijn we in afwachting van de KIWA goedkeuring volgens EN 14525 PN10, dit houdt in een goedkeuringstestdruk voor DN350-600: 1,5 x 10 + 5 = 20 bar met volledige doorbuiging is. Lees hier meer.

Bespaar installatietijd met Supa Maxi™ koppelingen

De koppeling laat een hoekverdraaiing toe van 4° voor elke zijde, met een maximale druk van 16 bar. Door de hoge tolerantie van de insteekdiepte is het niet noodzakelijk om de buiseinden haaks af te korten en de buis zal niet naar binnen bewegen bij het aandraaien van de bouten. Dit resulteert in een eenvoudige installatie zonder exacte instellingen. Alle uitvoeringen met een gewicht vanaf 10 kg zijn standaard voorzien van een hijsoog zodat een eenvoudige, ergonomische en veilige installatie mogelijk is.

De schuifafsluiter zorgt voor extra veiligheid bij het repareren van oude leidingen. Met een ingebouwde schuifafsluiter is het eenvoudig om het water af te sluiten bij een latere reparatie of vervanging van de leiding.

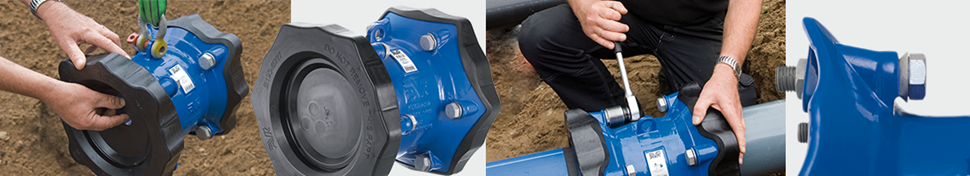

Video: Bekijk hier de installatie van een Supa Maxi™ koppeling

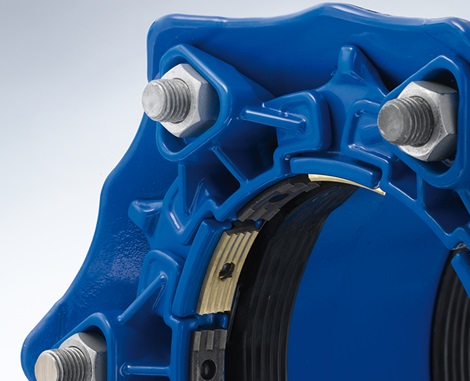

Optimaal boutontwerp

De integratie van de bouten in het ontwerp is geoptimaliseerd zodat een snelle en eenvoudige montage mogelijk is. Het aantal gestandaardiseerde bouten is tot een minimum beperkt. De bouten en moeren zijn voorzien van een anti-frictie coating om koudlas te voorkomen. De bouten worden aangedraaid vanuit de binnenzijde om de installatie te vereenvoudigen wanneer de ruimte in de sleuf beperkt is. Tevens wordt het uiteinde beschermd door een permanente beschermingskap. De moeren zijn ingekapseld en bedekt met een beschermingskap om te voorkomen dat ze er niet uit vallen bij het losmaken van de bouten. Opnieuw aandraaien is niet noodzakelijk als gevolg van het complete metalen SupaGrip™ afdichtings- en ondersteuningssysteem.

Permanente beschermkap

Tijdens transport, opslag en gebruik zorgt de beschermkap voor bescherming van de handen tegen de scherpe tandelementen, voorkomt afzetting van vuil aan de binnenkant van de koppeling en voorkomt beschadiging van epoxy coating. Pas wanneer het binnenste kapje is verwijderd is de koppeling klaar voor montage.

Koppelingen van hoogwaardige materialen

  • De koppelingen bestaan uit een nodulair gietijzeren huis en gegoten stalen ringen voorzien van een epoxy coating volgens DIN 3476 deel 1 en EN 14901, GSK goedgekeurd.
  • De afdichtingen van EPDM rubber zijn goedgekeurd door KIWA, NF en DVGW voor drinkwatertoepassingen en de afdichtingen van NBR rubber zijn goedgekeurd door DVGW en Gastec
  • De bouten en sluitringen zijn standaard van RVS A2 en optioneel van A4. De moeren zijn van zuurbestendig roestvaststaal A4 en voorzien van anti-frictie coating om koudlas te voorkomen.
  • De trekvaste tanden zijn van zinkvrij brons RG5 en gehard RVS, bevestigd met een pin van polyamide.
  • De permanente beschermkappen zijn van recyclebaar PE in de kleur zwart voor water- en afvalwater en geel voor gas.

Video

AVK Supa Maxi™

Animatie over toepassing, kenmerken en installatie van onze universele trekvaste Supa Maxi™ koppelingen serie 63X

Brochure

Koppelingen en flensadapters

Maak kennis met ons assortiment universele en speciale koppelingen, flensadapters en eindkappen, welke ontworpen zijn voor eenvoudige installatie.

Installatie video

AVK Supa Maxi™

Animatie over de installatie van onze universele trekvaste Supa Maxi™ koppelingen serie 63X
