FAQ
Welke informatie moet ik verzamelen om het juiste type regelafsluiter te kiezen?
Minimum en maximum debiet, gemiddeld werkdebiet, minimum en maximum inwaartse druk, gewenste uitwaartse druk, buisdiameter (nominale diameter).
Klik hier voor online calculatie tool
Wat is het normale drukverlies in de afsluiter?
Normaal 0,3 bar bij een juist gedimensioneerde afsluiter.
Wat is het voordeel van een parabolisch plugontwerp?
Een parabolisch plugontwerp zorgt voor een precieze afregeling en stabiliteit bij een laag debiet.
Wat is het voordeel van een afzonderlijk ingestelde open- en sluitsnelheid?
De mogelijkheid om de open- en sluitsnelheid afzonderlijk in te stellen, vermijdt fluctuaties in een gevoelig netwerk en vermijdt waterslag. U hebt volledige controle over de regelafsluiters met niveauregeling. De afsluiter kan snel sluiten en traag openen en omgekeerd.
Wat moet ik doen als mijn afsluiter te snel/traag opent of sluit?
U kunt de open- of sluitsnelheid aanpassen op het distributieblok met standaard gereedschap.
Kan ik regelafsluiters gebruiken bij een hoge differentiële druk?
Een standaard AVK regelafsluiter heeft een verhouding van 4:1 (Opwaarts/Neerwaarts). Als de differentiële druk hoger ligt, gebruik dan een regelafsluiter met een anti-cavitatietrim of een aaneenschakeling van afsluiters. Klik hier voor technische bijlage regelafsluiters.
Wat te doen bij risico op cavitatie?
Serie 859 regelafsluiters kunnen besteld worden met anti-cavitatietrim, of u kunt afsluiters in serie installeren. Een anti-cavitatietrim "beweegt" de cavitatie naar een plaats waar het geen schade kan aanrichten.
Is het mogelijk om de regelafsluiter om te vormen naar een andere toepassing?
Ja, dankzij het modulaire stuursysteem kunt u een AVK regelafsluiter gemakkelijk omvormen naar andere toepassingen, zonder de afsluiter te vervangen.
Bekijk video over hoe je een AVK drukhoudende afsluiter kunt veranderen in een drukreducerende afsluiter
Bekijk video over hoe je een AVK drukreducerende afsluiter kunt veranderen in een drukhoudende afsluiter
Welk gereedschap heb ik nodig om een AVK regelafsluiter te bedienen en te onderhouden?
U heeft enkel standaard gereedschap nodig zoals een moersleutel en schroevendraaier.
Hoe vaak moet ik mijn regelafsluiter onderhouden?
Alles is afhankelijk van uw leiding en distributienetwerk. Controleer eerst na 1 maand, of eerder, of als de afsluiter niet volledig onder controle is en bekijk het dan vanaf dat moment. In sommige netwerken kan de afsluiter meerdere jaren werken en perfect functioneren zonder onderhoud.

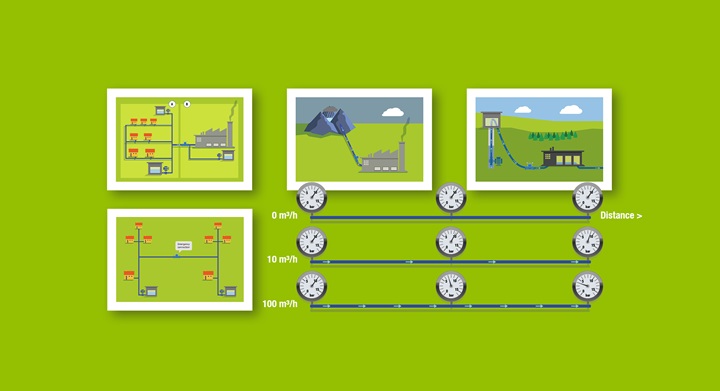

Voordelen drukbeheer
Video's en animaties
Minimaliseer drukverlies
Hoe werkt het onderhoud aan een AVK regelafsluiter?
Pilot onderhoud:
- Filter spoelen / reinigen
- Ontlucht de hoofdafsluiter, door de ontluchter bovenop het verdeelblok.
- Zorg ervoor dat de opening tussen filter en verdeelblok schoon is.
- Controleer de uitwendige veer in de hendel op corrosie.
Optionele extra's zijn een filterspoelafsluiter waarmee het filter kan worden gereinigd zonder andere werkzaamheden aan de pilot uit te voeren.
Onderhoud hoofdafsluiter:
- Verwijder het bovendeel en controleer of de binnenkant van het bovendeel en gaten in het verdeelblok schoon en niet geblokkeerde zijn.
- Controleer of de binnenveer in goede staat en schoon is.
- Controleer of er geen breuk of schade aan het membraan is.
- Controleer de plug en de zitting op markeringen en controleer de algehele staat. Het moet druppel dicht kunnen sluiten!
U kunt hier de gedetailleerde video vinden over pilot onderhoud en hoofdafsluiter onderhoud.
Welke drukbereiken zijn beschikbaar voor drukreducerende toepassingen?
0,6-6 bar - 5-11 bar - 10-16 bar.
Het is mogelijk om de veer ter plaatse te vervangen, zonder de afsluiter te verwijderen. Bovendien biedt AVK afsluiters aan speciaal voor toepassingen met lage drukreductie in het bereik van 0,1-1 bar.
Welke drukbereiken zijn beschikbaar voor drukonderhoudende toepassingen?
1,5-6 bar - 5-10 bar - 10-16 bar.
Het is mogelijk om de veer ter plaatse te vervangen, zonder de afsluiter te verwijderen. Bovendien biedt AVK afsluiters aan voor toepassingen met lage druk in het bereik van 0,3-1,5 bar.
Is het mogelijk om een AVK-regelklep met een drukbereik van 0 tot 16 bar te bestellen?
Nee, zo'n afsluiter zou niet voldoen aan onze hoge normen voor nauwkeurige regelgeving. Daarom leveren wij regelafsluiters met speciale veren voor een kleiner drukbereik om het best mogelijke resultaat te verkrijgen.
Kan een AVK regelafsluiter een constante stroom handhaven?
Met een AVK constante flow afsluiter kunt u het debiet met hoge nauwkeurigheid regelen, ongeacht drukveranderingen binnen het netwerk. Dit wordt meestal gebruikt in toepassingen zoals reservoirinlaten of uitlaatstromen naar distributienetwerken. Hier vindt u een korte videopresentatie van de AVK constante flow afsluiter.
Is het mogelijk om een PRV controller te installeren op een drukreducerende regelafsluiter uit de AVK serie 859?
U kunt eenvoudig een PRV-controller op de drukreduceerventielen van de AVK-serie 859 installeren. Bekijk hier de video.
Is het mogelijk om een solenoid override te installeren op een standaard drukreducerende of drukhoudende regelafsluiter?
Een standaard AVK reducerende regelafsluiters kan eenvoudig worden aangepast tot een reducerende regelafsluiter met solenoïd override. Hetzelfde geldt voor een standaard AVK drukhoudende regelafsluiter dat eenvoudig kan worden aangepast tot een drukhoudende regelafsluiter met solenoïd override. Bekijk hier de animaties.
