Introductie keerkleppen

Keerkleppen worden gebruikt in leidingsystemen om terugstroom in het netwerk te voorkomen, een keerklep laat enkel één stromingsrichting toe. Wanneer de richting verandert sluit de keerklep om andere systemen, pompen of afsluiters, in het netwerk te beschermen tegen waterslag en om geluid te voorkomen. Waterslag is een extreme kracht en kan eenvoudig een leiding of onderdelen beschadigen.

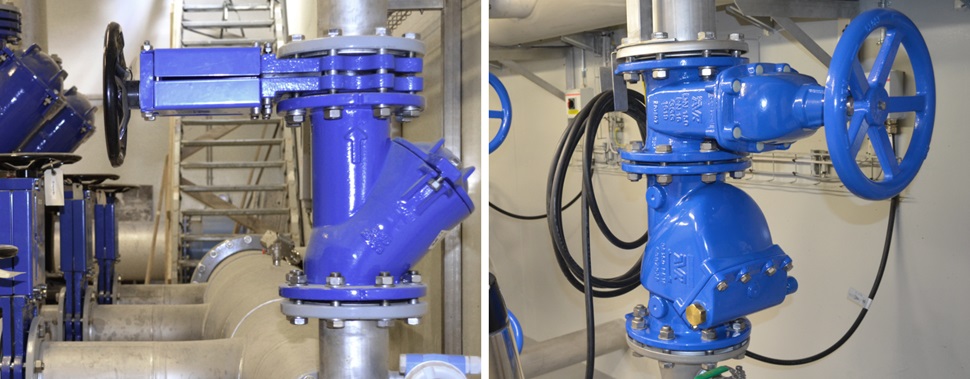

Keerkleppen komen voor in verschillende toepassingen. Ze worden bijvoorbeeld geplaatst aan de uitlaatzijde van een pomp om de gehele installatie te beschermen tegen waterslag. Centrifugaal pompen, zijn de meest gebruikte waterpompen, ze zijn geen zelfaanzuigende pomp en daarom zijn keerkleppen cruciaal om het water in de leidingen te houden. Keerkleppen worden ook gebruikt in HVAC-systemen, in bijvoorbeeld grote gebouwen waar een koelvloeistof veel verdiepingen hoog gepompt wordt, de keerkleppen verhinderen in deze toepassingen dat de koelvloeistof terug omlaag stroomt.

Bij de keuze van een keerklep is het belangrijk om een kosten-batenanalyse op te maken voor uw toepassing. Vaak ligt de focus op het verminderen van de kosten en op het minste drukverlies. Bij de de keuze van keerkleppen is het wel zo dat een hogere veiligheid gelijk staat aan een hoger drukverlies. Om er zeker van te zijn dat de terugslagklep het systeem goed beschermt, moet elk systeem individueel beoordeeld worden op de volgende factoren risico’s:

  • risico op waterslag
  • aanvaardbaar drukverlies t.o.v. de kosten

Bekijk de pagina Hoe kies je de juiste keerklep voor meer informatie.

De meest gebruikte terugslagkleppen voor drink- en afvalwater zijn terugslagkleppen en balkeerkleppen. Deze werken op verschillende manieren, maar hebben hetzelfde doel.

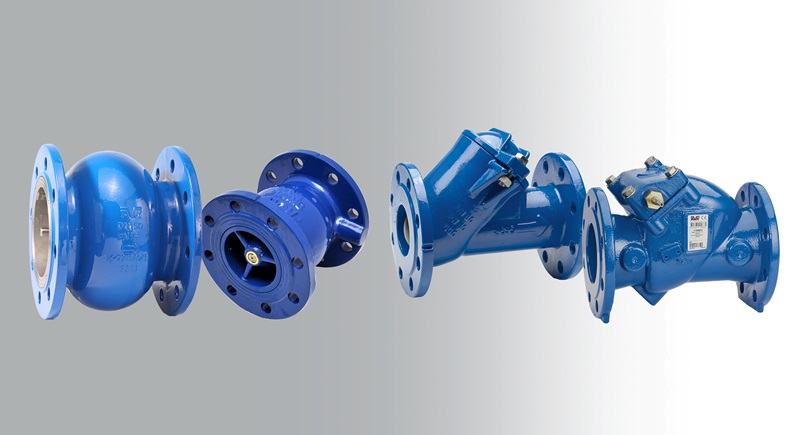

AVK heeft een breed gamma aan terugslagkleppen en balkeerkleppen met volledige doorlaat en laag kopverlies, wat resulteert in een maximaal gebruik van de pompcapaciteit. De keerkleppen kunnen zowel horizontaal als verticaal worden geïnstalleerd en zijn gemakkelijk te onderhouden.

Bekijk de pagina’s over Terugslagkleppen en Balkeerkleppen voor meer informatie.

Wat is waterslag?

In een pompsysteem wordt het water van een lager niveau naar een hoger niveau gebracht door middel van een pomp. De vloeistof stroomt alleen in één richting wanneer de pomp in bedrijf is. Wanneer de pomp stopt, zal de vloeistofstroom afnemen totdat deze ook stopt. Omdat de gehele leiding zal stijgen, zal de vloeistof, wanneer deze stopt, terugstromen door de leiding. Om te voorkomen dat deze stroomwijziging de pomp, bron of inlaat binnengaat, wordt een terugslagklep geïnstalleerd.

In veel gevallen is de snelheid van vloeistofomkering geen reden tot bezorgdheid en zullen standaard keerkleppen goed werken. In pompsystemen waar snelle stroomomkering kan optreden, is de selectie van de juiste keerklep cruciaal.

Als een pomp stopt en de voorwaartse stroom terugkeert naar de pomp voordat de keerklep volledig is gesloten, zal de stroom de klepschijf dwingen op zijn zitting te slaan. Dit scenario kan bijna onmiddellijk de omgekeerde stroom stoppen en het is deze onmiddellijke onderbreking dat resulteert in waterslag. Dit kan harde hamer geluiden produceren die niet het geluid zijn van de klep die in zijn zittende positie komt, maar het uitrekken van de buis onder deze omstandigheden.

De daaruit voortvloeiende drukgolf (golfslag) kan aanzienlijke schade aan het systeem veroorzaken, waaronder scheuren, barsten, cavitatie en implosie als gevolg van het vormen van vacuümdrukken. Het is ook belangrijk om op te merken dat deze storingen mogelijk niet te wijten zijn aan één enkele, grote piekdruk, maar aan herhaalde schommelingen die uiteindelijk leiden tot vermoeidheidsproblemen van het systeem.

Het is belangrijk op te merken dat andere factoren vereist zijn om een veilig en probleemloos systeem te garanderen. Het juiste aantal, typen en afmetingen van ontluchters, sluit- en openingstijden van isolatiekleppen, stroomregelkleppen, enz. moeten allemaal in overweging worden genomen om het systeem tegen drukstoten te beschermen.

Om het optreden van waterslag te voorkomen, moet de keerklep ofwel zeer snel sluiten om het begin van de tegenstroom te voorkomen of zeer langzaam nadat de tegenstroom is ontstaan. Om een terugslagklep langzaam te laten sluiten, is extra hulpapparatuur nodig, zoals hydraulische dempers die de klepschijf dempen wanneer deze in de zittende positie komt. Door deze langzamere afsluiting kan de vloeistof echter door de keerklep stromen totdat deze sluit en moet een stroomopwaartse pomp worden overwogen om ervoor te zorgen dat deze geschikt is voor omgekeerde spin en stroming.

VIDEO

AVK Balkeerklep

De animatie van onze balkeerklep serie 53 bevat aanbevelingen voor het gebruik en de installatie en benadrukt de vele functies ervan.

Video

AVK Terugslagklep

De animatie toont de vele functies en de verschillen tussen gewicht en veer van onze terugslagkleppen serie 41
